WX3128 5KV絕緣電阻測試儀
產品分類： 絕緣及接地電阻測試儀
一、產品簡介WX3128絕緣電阻測試儀，又名高壓絕緣電阻測試儀、兆歐表、高壓兆歐表、數字式高壓兆歐表等，此外兼顧電介質放電測試、外部電壓測試、步進電壓測試，多種測試模式適用于多種應用場景。本儀表采用箱式設計，箱體及面板采用塑料模具注塑成型，確保高絕緣性，5.6寸彩色LCD屏，中英文雙語操作界面，簡潔的按鍵設計讓
訂購熱線：15172499955
立即咨詢一、產品簡介
WX3128絕緣電阻測試儀，又名高壓絕緣電阻測試儀、兆歐表、高壓兆歐表、數字式高壓兆歐表等，此外兼顧電介質放電測試、外部電壓測試、步進電壓測試，多種測試模式適用于多種應用場景。本儀表采用箱式設計，箱體及面板采用塑料模具注塑成型，確保高絕緣性，5.6寸彩色LCD屏，中英文雙語操作界面，簡潔的按鍵設計讓用戶輕松掌握儀器的使用，同時還具有數據存儲、查閱、保持、傳輸?shù)裙δ堋?/p>
本儀表的測量分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強，且具有防震、防塵、防潮結構，是電力、通訊、建筑、氣象、機房、油田、院校、工礦企業等領域常用的儀表。
本儀表內含高精度微電流測量系統、數字升壓系統、自動放電電路。測量接線簡單，僅需一條高壓線和一條信號線連接被測物即可測量。為了消除測試過程中產生的泄露電流，需要連接綠色端口的屏蔽線，能有效減少測試過程中帶來的測量誤差。
對絕緣電阻進行測試是判斷電氣設備或絕緣材料的絕緣是否合格有效的一種定性測試。用于測量各種絕緣材料的電阻值，如套管絕緣、變壓器絕緣、電動機或發電機絕緣、電纜及電器設備等的絕緣電阻，其中測試得出的極化指數和吸收比可以用來判斷被測設備的絕緣受潮情況。
APP是自主研發的一款集成了對測量數據的記錄、管理、生成報告等綜合信息管理功能的APP，與儀表配套使用，實現GPS定位功能、上傳現場圖片、上傳測試數據、生成數據曲線、報告生成、數據導出等，具有人性化的工程向?qū)Чδ?，使用方便。便捷的?shù)據上傳處理與儀表的藍牙控制，極大提高檢驗人員的工作效率。

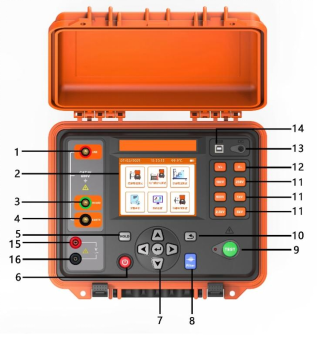

二、產品結構
1. 紅色LINE端 2. LCD
3. 綠色GUARD端 4. 黑色EARTH端
5. HOLD鍵 6. 開關機鍵
7. 上、下、左、右、確定鍵 8. 濾波鍵
9. TEST(測試鍵)和測試指示燈 10. 返回鍵
11. 電壓檔位 12. 電壓步進值調節
13. 充電接口(DC) 14. USB接口
15. 電壓測試端口(+) 16.電壓測試端口(-)
三、技術規格
1．絕緣電阻測試量程和精度
輸出電壓 | 測量范圍 | 精 度 |
100V直流 | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
5.00GΩ~200GΩ | ±15%rdg±5dgt | |
250V直流 | 0.01MΩ~10.0GΩ | ±3%rdg±5dgt |
10.0GΩ~500GΩ | ±15%rdg±5dgt | |
500V直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
25.0GΩ~1.00TΩ | ±15%rdg±5dgt | |
1.00V直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
50.0GΩ~2.00TΩ | ±15%rdg±5dgt | |
2.50kV直流 | 0.01MΩ~100GΩ | ±3%rdg±5dgt |
100GΩ~5.00TΩ | ±15%rdg±5dgt | |
5.0kV直流 | 0.01MΩ~200GΩ | ±3%rdg±5dgt |
200GΩ~10.0TΩ | ±15%rdg±5dgt | |
輸出電壓最大偏離量：10% | ||
2．交直流電壓量程和精度
測量范圍 | 精 度 | |
交流電壓 | 1V~1000V 50/60Hz | ±2%rdg±5dgt |
直流電壓 | 1V~1000V | ±2%rdg±5dgt |
3．一般規格
