一、產品概述

低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

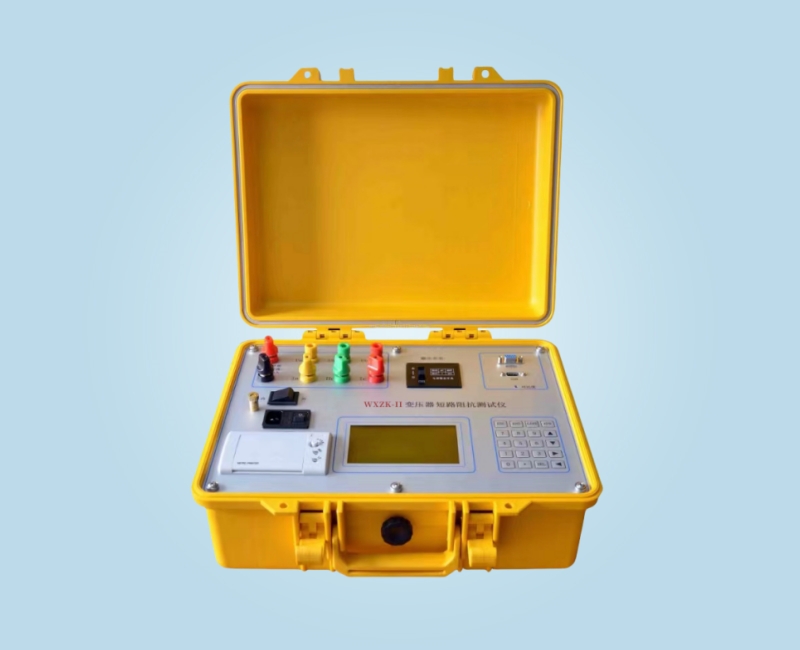

本試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV 級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，功能強大，內置 2000W 可調電源，采用先進的 A/D 同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示；配備高速熱敏打印機，大容量內部存儲器，方便數據的存儲和打??；保存的數據可通過 USB 轉存到 U 盤。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。

二、主要測試功能簡介

1、 三相短路阻抗的測量:

顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。

2、單相短路阻抗的測量:測量單相變壓器的短路阻抗。

3、零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。

4、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。

5、七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切換

6、內置 2000W 交流可調電源，電壓自動調節。

7、儀器備有 232 接口，可外擴功能。

8、儀器自帶打印機，可打印顯示數據。

9、內置存儲器，可儲存 200 組測量數據。

10、儀器備有 U 盤接口，用于存取測試數據。

11、永久日歷、時鐘功能，可進行時間校準。

12、儀器可以使用安卓手機或平板，關注微信公眾號，下載專用 APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

三、主要技術指標

(1)基本量程（最大范圍）

1．電壓(量程自動)： 15～900V ±（讀數×0.2%+3 字）

2．電流(量程自動)： 1A～100A ±（讀數×0.2%+3 字）

3．功率： COSΦ ＞0.15 ±（讀數×0.5% +3 字）

4．頻率(工頻)： 45～55(Hz) 測量精度：±0.1%

5．短路阻抗： 0～100% 測量精度：±0.5%

6. 儀器顯示： 4 位數字7：內置 2000W 交流可調電源。0-220V 10A

(2)儀器其他參數

1．環境溫度： -10℃～40℃

2．相對濕度： ≤85%RH

3．工作電源： AC 220V±10% 50Hz±1Hz

4．外形尺寸： 主機 360×290×170（mm） 線箱 360×290×170（mm）

5、重量 主機 4.9KG 線箱 5.2KG

6．測試線長度：標配 8 米 長度可以定制
