一、產品概述

晶閘管的伏安特性是晶閘管的基本特性，這項特性的好壞直接影響到器件在整機上的正常使用。因此，檢測晶閘管的伏安特性在晶閘管器件的生產使用過程中都是十分重要的。晶閘管在使用過程中，由于受到過流、過壓、過熱等諸多因素的影響，其伏安特性將會逐漸變差，甚至不能維持正常使用或損壞，因此在進行維修時，對已用過的元件和要新上機的元件進行檢測確認性能良好后再上機，對盡快排除設備故障很有好處。

二、產品特點

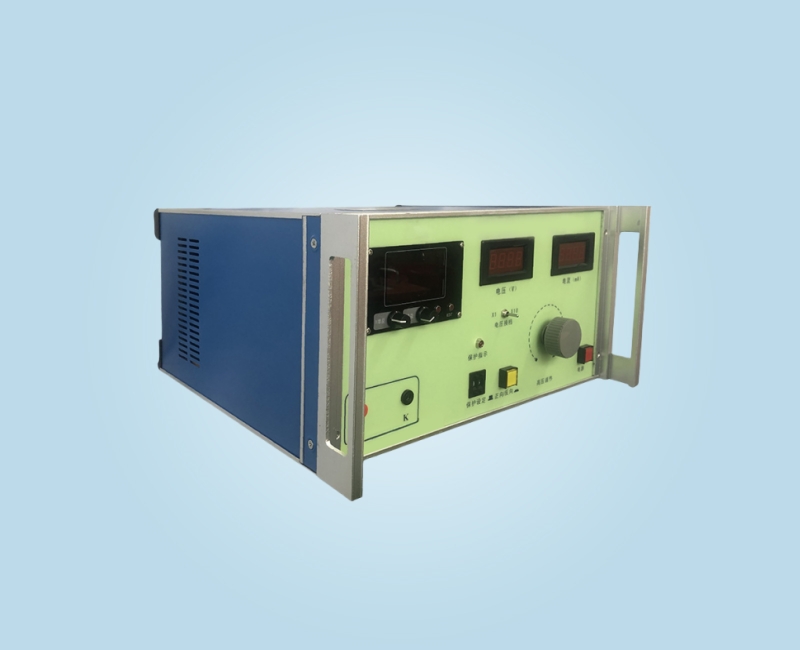

晶閘管伏安特性測試儀，測試方法符合國標JB/T7624-94《整流二極管測試方法》和JB/T7626-94《反向阻斷三極晶閘管測試方法》的規定，線路設計簡捷精練，采用單片機控制，機內示波器可直接觀看伏安特性曲線，測試參數由數字面板表顯示，超漏電流自動保護，自動復位，高壓供電回路自動穩壓，輸出高壓不受電網波動影響。該儀器具有體積小，重量輕，操作簡單，測試準確，保護可靠、維修方便等特點，能測試各種晶閘管（KP、KK、KA、KS）及晶閘管模塊的VDSM、VRSM、VDRM、VRRM、IDSM、IRSM、IDRM、IRRM與各種整流二極管（ZP、ZK）的VRSM、VRRM、IRSM、IRRM等參數。是晶閘管及整流管器件生產廠、經銷商及整機廠檢測器件伏安特性參數的檢測設備。

三、詳細參數

1．峰值電壓測量范圍：0—6000V

2．峰值漏電流測量范圍：0—2000uA

3．峰值漏電流保護設定范圍：0—1980uA

4．機內示波器可觀看動態峰值電壓與峰值漏電流的變化伏安特性曲線波形

5．工作環境：海拔不超過2000米

      環境溫度：0～40℃

      相對濕度：<85%

      無導電及爆炸性塵埃

      無腐蝕金屬和破壞絕緣的氣體或蒸汽

      無劇烈振動和沖擊

6．測量精度：±5%

7．整機電源功耗：AC220V ±10% 50Hz，小于150VA

8．整機外形尺寸：200×400×360mm   整機重量：約8Kg
