一、產品簡介

WXJK-Z 架空線路故障測試儀，是我公司精心研發的新型線路接地故障巡查裝置，適用于不長于 25 公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

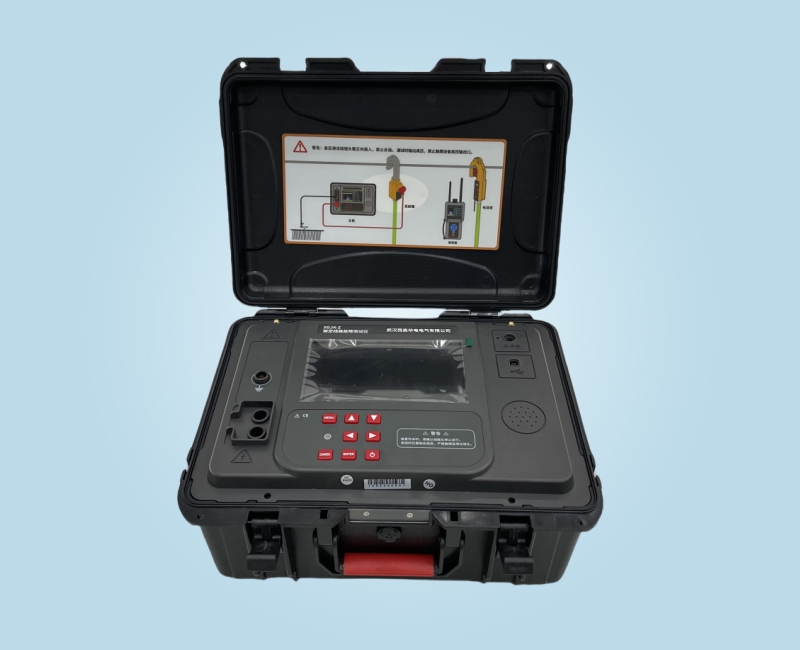

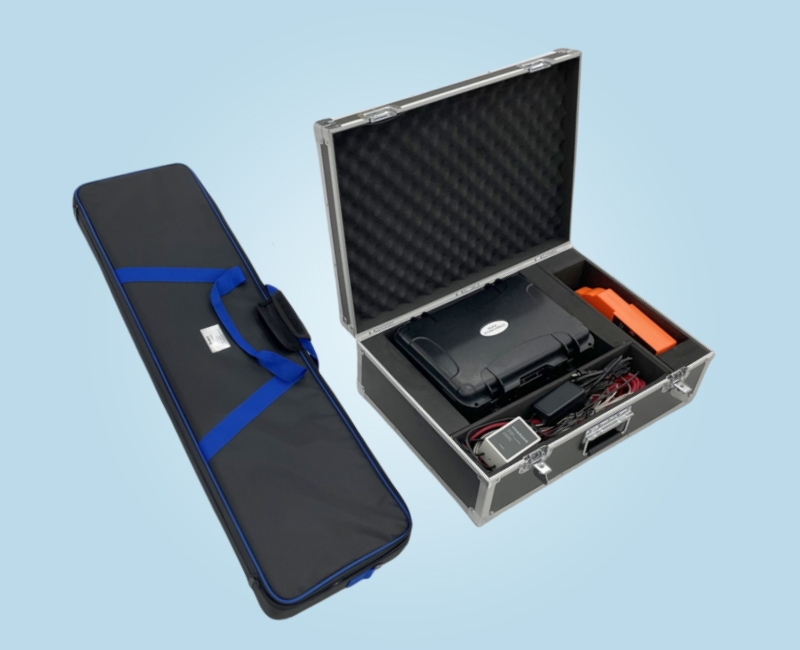

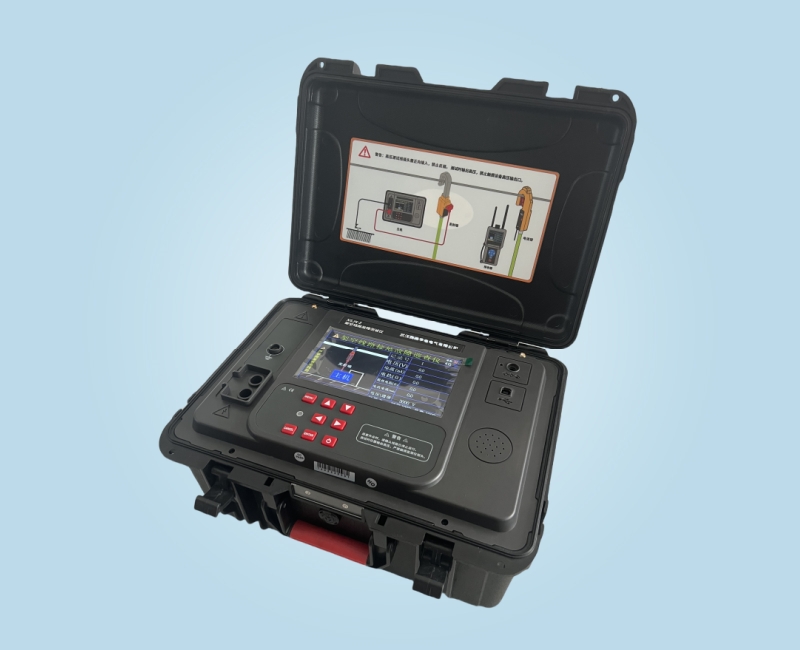

WXJK-Z 架空線路故障測試儀，由主機、電流檢測鉗、高壓發射端、接收機、測試線、接地針、絕緣桿及附件組成。主機與接收器之間為 4G/LORA 雙模通信，控制高壓信號輸出，同時將測試結果發出到主機。電流鉗與接收器之間為 LORA通信，將電流鉗檢測到的信號發送到接收器。主機采用 7 寸彩屏，故障指向清晰明了，測試結果一目了然，接收機具有語音播報功能，測試結果、線路故障方向，使得現場操作更加輕松。電流檢測鉗及高壓發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。

WXJK-Z 架空線路故障測試儀，可進行多條線路的接地故障定位。在架空線路停運后，由高壓發射端向線路施加低頻高壓信號，電流檢測鉗檢測電纜線的信號，通過主機分析脈沖電流及阻抗，判斷有無接地故障，在接收機液晶屏顯示及語音播報檢測結果。

二、功能特點
1. 能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開 PT，測試便捷快速。
2. 可應用于帶絕緣外皮的電纜線（高壓發射端掛在驗電環上）。
3. 適用于檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。
4. 輸出電壓有 8000V 及 3000V 兩檔選擇，輸出電流≤100mA。
5. 短路檢測能力強，可檢測接地電阻為 0Ω的直接短路故障。
6. 無需另配外置電源，充滿電后可持續工作 10 小時，可檢測整條線路。
7. 語音播報功能，播報檢測結果。
8. 主機與接收器間采用 4G、LoRa 雙模通信。

三、技術規格
