★ 產品概述

       目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，最新電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，最小電流維持時間不低于60S的規定，確保試驗結果準確。

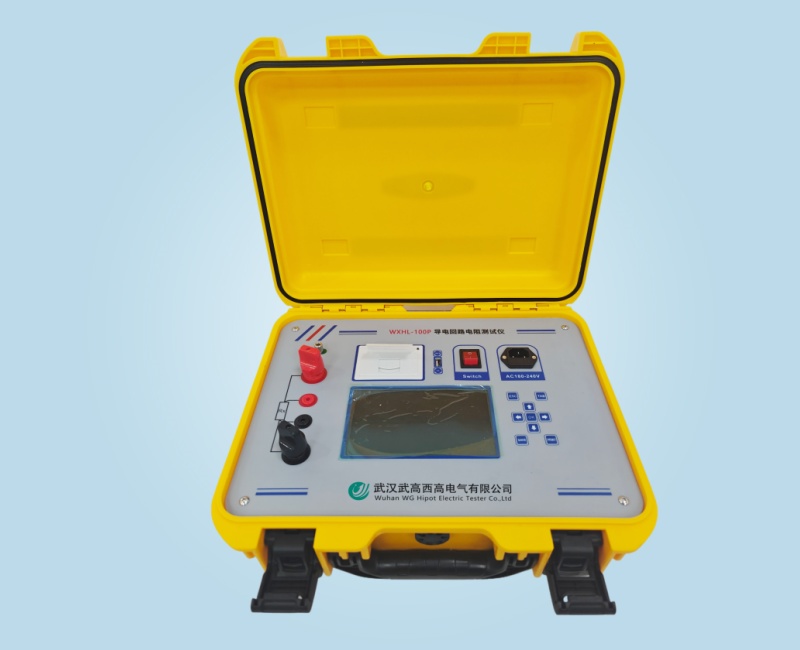

      本儀器操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流200A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用大屏幕液晶TFT彩屏顯示，并有數據存儲、輸出打印、時間設置等功能，有50A、100A、150A、200A檔位供用戶選擇；自定義測試時間，最大設定時間60S,是十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

★ 技術參數

測量范圍：0-80mΩ

分辨率：0.1μΩ

測量準確度：±（讀數×0.5%+1μΩ）

試驗電源：恒流限壓，約8.0V

試驗電流：直流50/100/150/200A

試驗電流精度：±5%

測量時間：快速、10~60秒可選

專用測試線：電阻<20mΩ

充電電源：輸入180V~240VAC，50Hz/60Hz，

數據存儲: 存儲100組測量數據

工作環境：溫度-10~50℃ 濕度≤90%

主機重量：約7kg（不含線纜）

主機體積：420mm×340mm×200mm
